CXc3000V AC/EC Grupo de purificación de aire y de ventilación doble flujo

CXc3000V AC/EC

Grupo de purificación de aire y de ventilación doble flujo

La unidad CXc3000V es la solución de tratamiento de aire de doble flujo de techo, silenciosa y modulable para locales terciarios.
CXc3000V AC/EC

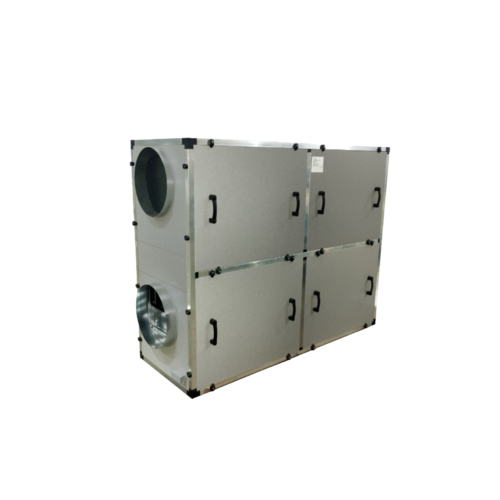

La CXc3000V es una unidad ultra compacta que conserva todas las funciones y opciones de una UTA de alto rendimiento (bypass, motores EC, etc.). Es la solución ideal para una instalación en falso techo cuando no se dispone de un cuarto tecnico para la instalación de una unidad de doble flujo.

La CXc 3000V aporta aire nuevo y filtrado en el edificio y recupera el calor del aire extraído con su intercambiador de calor de alto rendimiento. El aire entrante puede ser calentado y/o enfriado con una gama completa de baterías internas y externas.

Unidad monobloc precableada lista para su uso,

• Dos tipos de motorizacion: AC y EC

• 5 tamaños para motores AC y 8 tamaños para motores EC según caudal.

• Versión vertical

• Paneles doble pared de 25 mm, aislamiento térmico de poliestireno de 25mm con densidad de 30Kg/m3 (índice de resistencia al fuego

M1),

• Recuperación de calor sensible con eficiencias de hasta el 75%

• Telemando (RC) incluido tipo DDC con display digital integrado para ser instalado en la unidad o remotamente.

• Parametrización completa:

• caudal de aire constante (CA).

• presión constante (CP).

• señal 0-10 V (LS).

• Interruptor Marcha - Paro

• Filtros de clase ePM10 50% /M5, ePM1 50% /F7 y ePM1 80% /F9 conforme a EN 779 e ISO 16890

• Bypass 100 %.

• Comunicación por protocolo estándar (ModBUS RTU/ASCII).

Referencias Sentido de la conexión Tipo de intercambiador Tipo de motor
25000893 - CXc3060V AC

Vertical

Contraflujo

AC

25000894 - CXc3120V AC

Vertical

Contraflujo

AC

25000895 - CXc3200V AC

Vertical

Contraflujo

AC

25000896 - CXc3260V AC

Vertical

Contraflujo

AC

25000897 - CXc3320V AC

Vertical

Contraflujo

AC

25000898 - CXc3060V EC

Vertical

Contraflujo

EC

25000899 - CXc3130V EC

Vertical

Contraflujo

EC

25000900 - CXc3190V EC

Vertical

Contraflujo

EC

25000901 - CXc3230V EC

Vertical

Contraflujo

EC

25000902 - CXc3300V EC

Vertical

Contraflujo

EC

25000903 - CXc3330V EC

Vertical

Contraflujo

EC

25000904 - CXc3450V EC

Vertical

Contraflujo

EC

25000905 - CXc3670V EC

Vertical

Contraflujo

EC

CXc3000V AC/EC
Referencias A (mm) C (mm) D (mm) H (mm) L (mm) P (mm) Ø (mm) Ø conexión (mm) Ø conexión (aire nuevo o extracción) (mm) Peso (kg)
25000893 - CXc3060V AC

460

405

400



900

900



200



77

25000894 - CXc3120V AC

500

440



440

1140

1140



315



130

25000895 - CXc3200V AC

600

605



540

1300

1300



355



181

25000896 - CXc3260V AC

650

525



590

1550

1550



355



224

25000897 - CXc3320V AC

700

755



640

1600

1600



355



247

25000898 - CXc3060V EC

900

455



405

460

1000



200

115

25000899 - CXc3130V EC

1250

705



580

500

1500



315



181

25000900 - CXc3190V EC

1400

780



655

600

1650



315



235

25000901 - CXc3230V EC

1400

780



655

600

1650



315



247

25000902 - CXc3300V EC

1700

880



805

650

1850



315



278

25000903 - CXc3330V EC

1700

880



805

650

1850



355



288

25000904 - CXc3450V EC

1700

1005



805

700

2000



355



309

25000905 - CXc3670V EC

1950

1005



930

900

2100

2x315



509

Referencias Débit minimum Caudal máx (m3/h)
25000893 - CXc3060V AC

600

25000894 - CXc3120V AC

1200

25000895 - CXc3200V AC

2000

25000896 - CXc3260V AC

2600

25000897 - CXc3320V AC

3200

25000898 - CXc3060V EC

600

25000899 - CXc3130V EC

600

25000900 - CXc3190V EC

1900

25000901 - CXc3230V EC

2300

25000902 - CXc3300V EC

3000

25000903 - CXc3330V EC

3300

25000904 - CXc3450V EC

4500

25000905 - CXc3670V EC

6700

Referencias Rendimiento máx. del intercambiador (%) Potencia máx absorbida (kW)
25000893 - CXc3060V AC

75

0.58

25000894 - CXc3120V AC

75

0.7

25000895 - CXc3200V AC

75

1.08

25000896 - CXc3260V AC

75

1.08

25000897 - CXc3320V AC

75

1.08

25000898 - CXc3060V EC

75


25000899 - CXc3130V EC

75


25000900 - CXc3190V EC

75


25000901 - CXc3230V EC

75


25000902 - CXc3300V EC

75


25000903 - CXc3330V EC

75


25000904 - CXc3450V EC

75


25000905 - CXc3670V EC

75


Referencias Frecuencia (Hz) Intensidad nominal (A) Tensión (V)
25000893 - CXc3060V AC

50



230

25000894 - CXc3120V AC

50



230

25000895 - CXc3200V AC

50



230

25000896 - CXc3260V AC

50



230

25000897 - CXc3320V AC

50



230

25000898 - CXc3060V EC

50

3.7

230

25000899 - CXc3130V EC

50

10.1

230

25000900 - CXc3190V EC

50

10.1


25000901 - CXc3230V EC

50

12.1

230

25000902 - CXc3300V EC

50

12.1


25000903 - CXc3330V EC

50

20.1

230

25000904 - CXc3450V EC

50

20.1


25000905 - CXc3670V EC

50

24.1

230

Referencias de productos y accesorios

  • CXc3060V AC
    CXc3060V AC
    25000893
    6993,00 (sin IVA)
  • CXc3120V AC
    CXc3120V AC
    25000894
    8710,00 (sin IVA)
  • CXc3200V AC
    CXc3200V AC
    25000895
    10243,00 (sin IVA)
  • CXc3260V AC
    CXc3260V AC
    25000896
    12373,00 (sin IVA)
  • CXc3320V AC
    CXc3320V AC
    25000897
    13291,00 (sin IVA)
  • CXc3060V EC
    CXc3060V EC
    25000898
    7231,00 (sin IVA)
  • CXc3130V EC
    CXc3130V EC
    25000899
    10172,00 (sin IVA)
  • CXc3190V EC
    CXc3190V EC
    25000900
    11349,00 (sin IVA)
  • CXc3230V EC
    CXc3230V EC
    25000901
    12164,00 (sin IVA)
  • CXc3300V EC
    CXc3300V EC
    25000902
    14257,00 (sin IVA)
  • CXc3330V EC
    CXc3330V EC
    25000903
    15681,00 (sin IVA)
  • CXc3450V EC
    CXc3450V EC
    25000904
    16571,00 (sin IVA)
  • CXc3670V EC
    CXc3670V EC
    25000905
    23681,00 (sin IVA)
